454 Mag Bravo (Gen 4) GM V-8 1988-1992 - Serial 0B721206 Thru 0D805068 - Flame Arrestor New Design

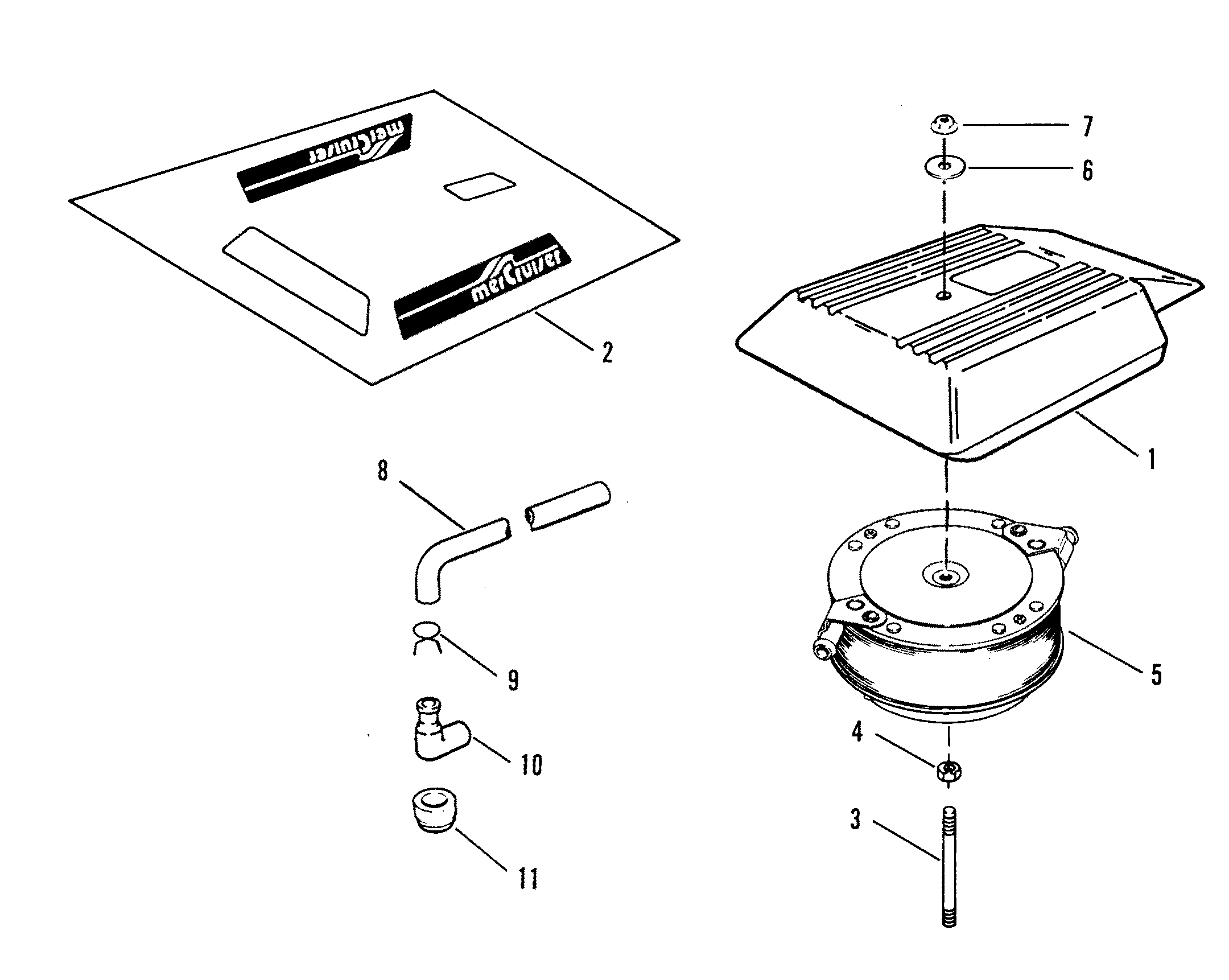

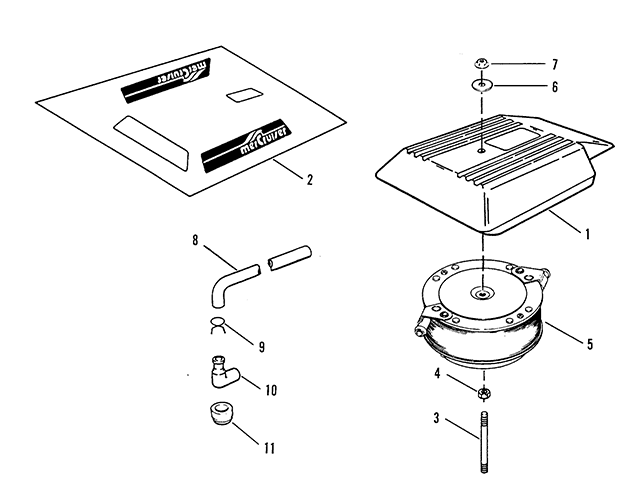

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
1 18484A3         COVER, CARBURETOR 1

2 37-812776A10         DECAL SET 1   This Part is No Longer Available
3 16-805161         STUD, FLAME ARRESTOR 1 16-578351 This Part is No Longer Available
4 11-28941         NUT, JAM - FLAME ARRESTOR 1

5 805298A1         FLAME ARRESTOR 1 57882T1
6 12-86400         WASHER, SEALING 1

7 11-826709109         NUT, FLAME ARRESTOR STUD 1 11-35045
8 32-8M0062669         HOSE, VENT - CARBURETOR (11-1/4") 2 32-9331512
9 54-53101         CLAMP, VENT HOSE 4   This Part is No Longer Available
10 97850T         ELBOW, VENT HOSE (90 ) 2 97850
11 25-59987         GROMMET, ROCKER COVER 2
No longer made, limited availability
