4.3LX (GEN II) (4 BBL.) GM 262 V-6 - 0D714370 THRU 0F001219 - CYLINDER HEAD AND ROCKER COVER

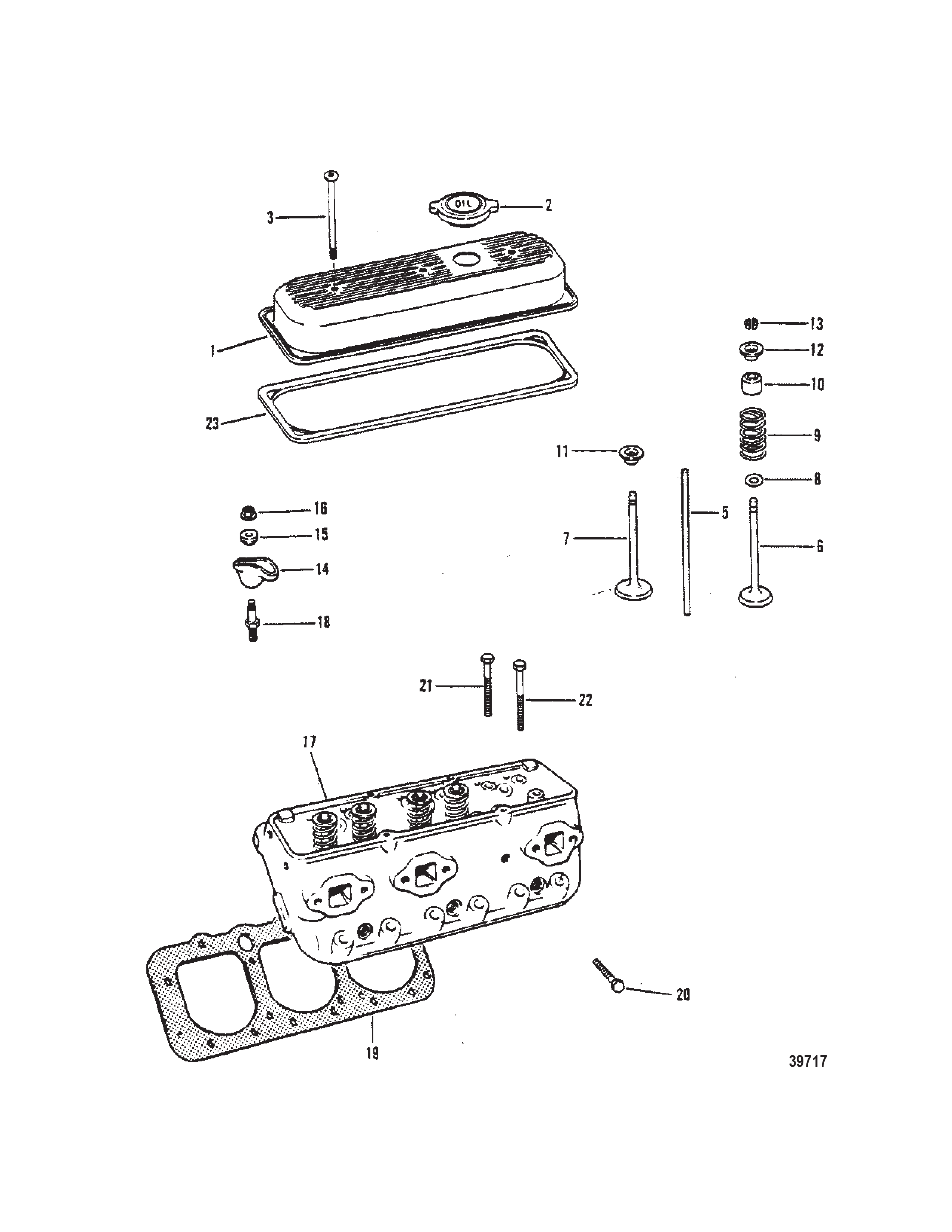

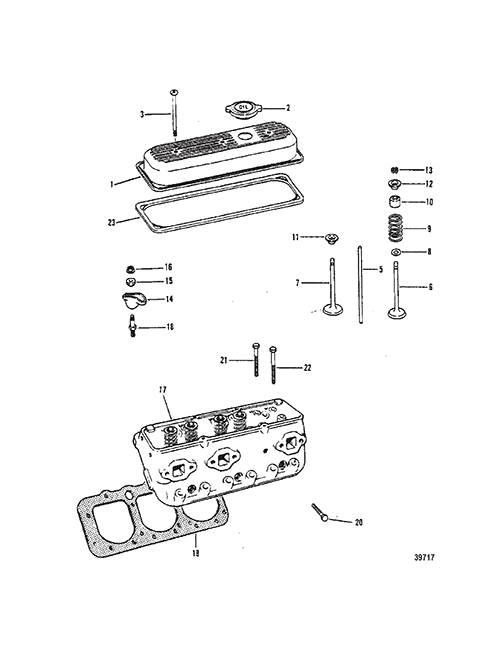

Section Drawing: (Hover or click to view larger)



Ref # Part Class Part Number Description Comments Qty Note
1 0000 14252 ROCKER COVER (RIGHT)   1
1 0000 814504 ROCKER COVER (LEFT)   1
2 0036 18710 CAP Metal Rocker Cover   1
3 0010 811842 SCREW   6
5 0000 17339 PUSH ROD   12
6 0000 OEM: 525-85803 VALVE (STANDARD)   6
6 0000 49076 VALVE (.015 O.S.)   AR
7 0000 OEM: 525-97661 VALVE Intake-Standard Intake (STANDARD)   6
7 0000 97662 VALVE Intake (.015 O.S.)   AR
8 0026 OEM: 525-26-34217, Sierra: 676-18-0518 SEAL (INLET AND EXHAUST)   12 [1]
8 0026 97664 SEAL (INLET)   6 [1]
9 0024 OEM: 525-24-48347, Sierra: 676-18-4442 SPRING (INLET AND EXHAUST)   12
10 0000 34518 SHIELD   12
11 0000 48348 CAP   6
12 0000 11965 ROTATOR   6
13 0028 54797 KEY   24
14 0000 824335 ROCKER ARM AND BALL KIT   12
15   NSS NOT SOLD SEPARATE   12
16 0011 OEM: 525-11-801883 NUT   12
17 0938 9427 CYLINDER HEAD   2
18 0016 801882 STUD   12
19 0027 816460 GASKET   2 [1]
20 0010 OEM: 525-10-11968 SCREW (.437-14 x 1.750)   12
21 0010 11967 BOLT (3 In.) (3")   4
22 0010 OEM: 525-10-11966 SCREW (.437-14 x 3.750)   10
23 0027 OEM: 525-27-11988, Sierra: 676-18-0311, GLM: 700-30359 GASKET Metal Rocker Cover   2 [1]

PART NOTES:

[1] - 11977A92 GASKET SET, ENGINE OVERHAUL
