205 (4 BBL.) GM 262 V-6 - 0A331455 THRU 0B527954] - Wiring Harness and Electrical Components

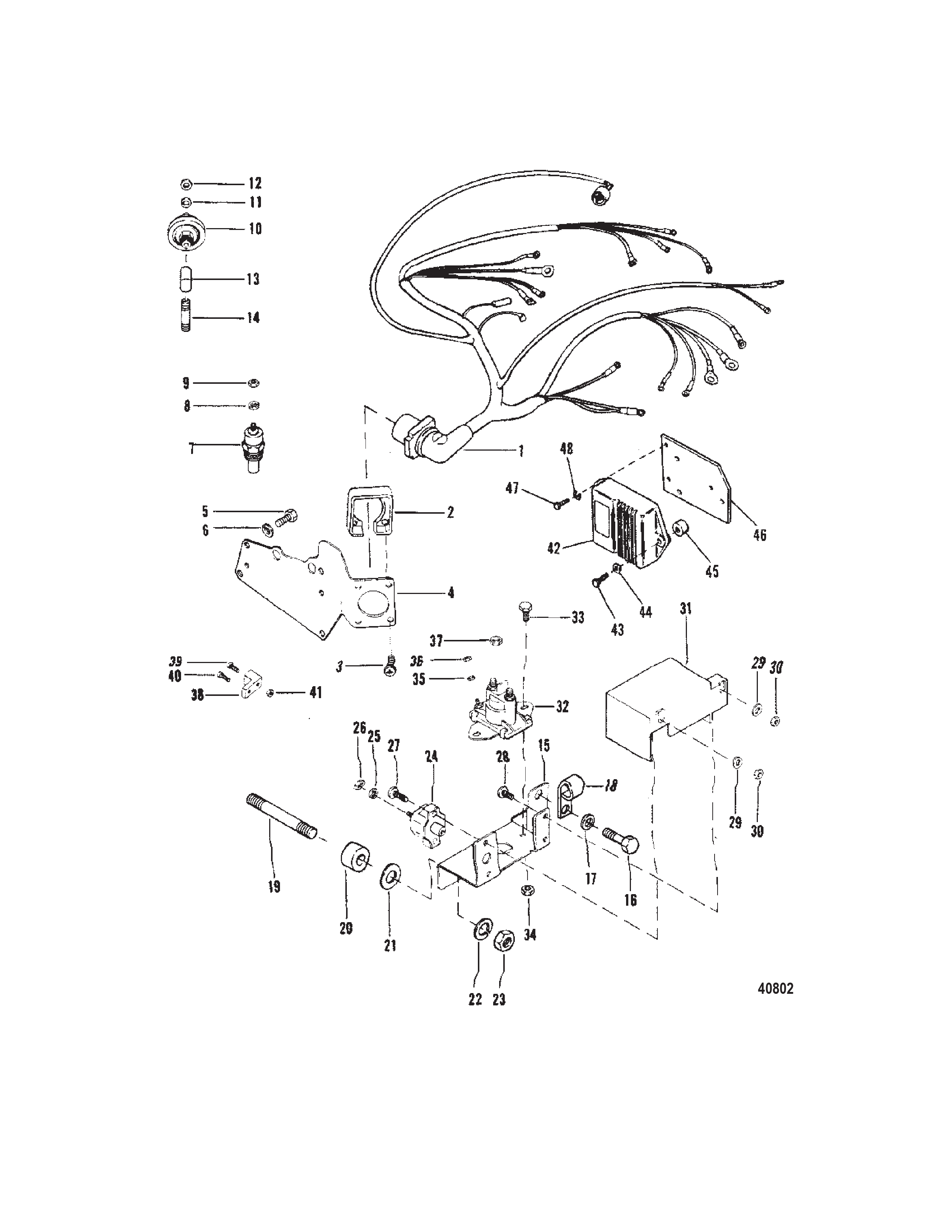

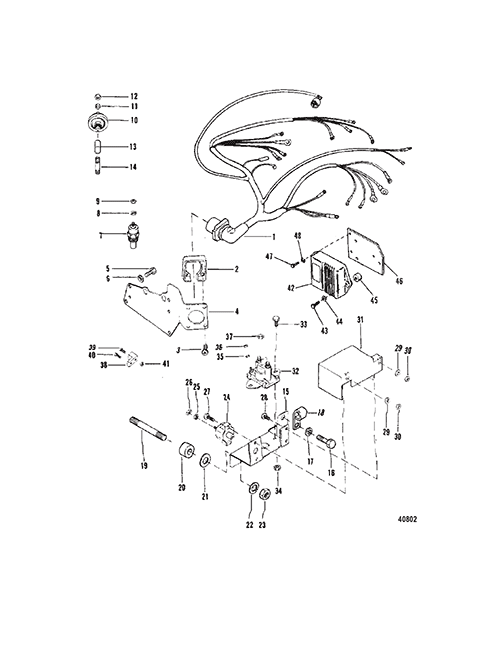

Section Drawing: (Hover or click to view larger)



Ref # Part Class Part Number Description Comments Qty Note
1 0084 99510A5 HARNESS ASSEMBLY   1
2 0000 OEM: 525-26079A2 PLATE KIT Wire Harness Mount   1
3 0010 34696 SCREW (#8-32 x .750) Wiring Harness Plate   4
4 0000 98493A2 BRACKET Mounting   1
5 0010 OEM: 525-10-49668 SCREW (.250-20 x .750) Mounting Bracket   3
6 0013 OEM: 525-13-26992 LOCKWASHER (.250) Stainless Steel   3
7 0000 OEM: 525-97258A1, Sierra: 676-18-5898 SENDER ASSEMBLY Water Temperature   1
7 0000 49734A1 SENDER ASSEMBLY Water Temperature (DUAL)   OPT.
8 0013 OEM: 525-13-26996 LOCKWASHER (#10) Stainless Steel   1
9 0011 OEM: 525-11-68219 NUT (#10-32) Stainless Steel   1
10 0000 90806 SENDER Oil Pressure   1
10 0000 37293 SENDER ASSEMBLY Oil Pressure (DUAL)   OPT.
11 0013 OEM: 525-13-26996 LOCKWASHER (#10) Stainless Steel   1
12 0011 OEM: 525-11-68219 NUT (#10-32) Stainless Steel   1
13 0022 46932 ELBOW Oil Pressure Sender   1
14 0022 42554 NIPPLE Oil Pressure Sender   1
15 0000 41170A2 BRACKET Mounting   1
16 0010 OEM: 525-10-76926 SCREW (.375-16 x .875) Mounting Bracket   1
17 0013 OEM: 525-13-35048, GLM: 700-21493 LOCKWASHER (.375)   1
18 0054 OEM: 525-54-92850 CLAMP Bracket Screw   1
19 0016 OEM: 525-16-56826, GLM: 700-22484 STUD (1.5 In.) Mounting Bracket   1
20 0023 OEM: 525-23-57369 SPACER Mounting Bracket Stud   1
21 0012 OEM: 525-12-20572 WASHER (.390 x .750 x .093) Mounting Bracket Stud   1
22 0013 OEM: 525-13-35048, GLM: 700-21493 LOCKWASHER (.375)   1
23 0011 24883 NUT   1
24 0088 11178 BREAKER Circuit - 50 Ampere   AR
25 0013 OEM: 525-13-26996 LOCKWASHER (#10) Stainless Steel Circuit Breaker Terminal   2
26 0011 OEM: 525-11-68219 NUT (#10-32) Stainless Steel   2
27 0010 45862 SCREW (#10-32 x .875) Circuit Breaker   2
28 0010 45218 SCREW (#10-32 x .380) Insulator   1
29 0012 OEM: 525-12-56681 WASHER (.203 x .500 x .032) Circuit Breaker Screw   2
30 0011 OEM: 525-11-46438 NUT (#10-32) Insulator Screw   3
31 0085 96819 INSULATOR Circuit Breaker   1
32 0089 96054 SOLENOID ASSEMBLY Starter   1
33 0010 47910 SCREW (1/4-28 x 5/8) Starter Solenoid   2
34 0011 20088 NUT Starter Solenoid Screw   2
35 0013 OEM: 525-13-26992 LOCKWASHER (.250) Stainless Steel Starter Solenoid Terminal   2
36 0011 OEM: 525-11-26419 NUT (#8-32) Brass   2
37 0011 OEM: 525-11-94330 NUT (.250-20) Brass   2
38 0086 OEM: 525-86-45915 TERMINAL BLOCK   1
39 0010 OEM: 525-10-62568 SCREW (#10-16 x .375) Terminal Block Leads   1
40 0010 22028 SCREW (#10-32 x .50) Terminal Block   1
41 0011 OEM: 525-11-46438 NUT (#10-32) Terminal Block Screw   1
42 390 9355A2 IGNITION AMPLIFIER ASSEMBLY   1
43 0010 OEM: 525-10-76596 SCREW (.250-20 x 1.250) Amplifier   3
44 0013 OEM: 525-13-26992 LOCKWASHER (.250) Stainless Steel Amplifier Screw   3
45 0023 92152 SPACER (.27 x .75 x .38) Amplifier Screw   3
46 0000 12500 PLATE Ignition Amplifier Use 7/8 Inch Screw 1
46 0000 125001 PLATE Ignition Amplifier Use 3/4 Inch Screw 1
47 0010 OEM: 525-10-28668, Sierra: 676-18-3229, GLM: 700-22440 SCREW (.250-20 x .875) Stainless Steel Amplifier Plate Use 7/8 Inch Screw 3
47 0010 OEM: 525-10-49668 SCREW (.250-20 x .750) Amplifier Plate Use 3/4 Inch Screw 3
48 0013 OEM: 525-13-26992 LOCKWASHER (.250) Stainless Steel Amplifier Plate Screw   3
