Bravo Three - Serial 0B664190 Thru 0F729999 - Oil Reservoir Components (Square Oil Bottle)

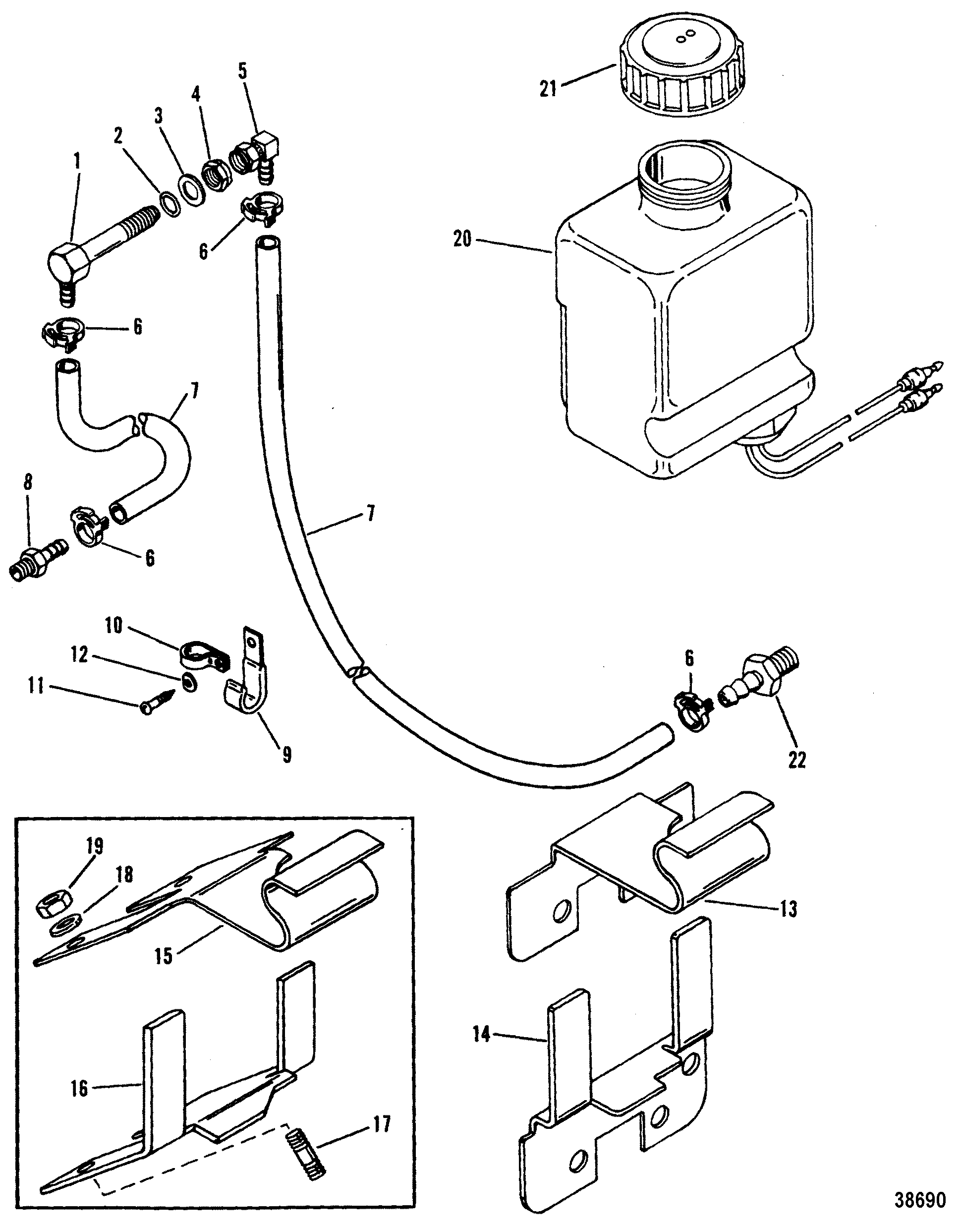

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
1 22-18922



CONNECTOR 1

2 25-201951



O-RING 1 25-20195
3 12-861854


WASHER 1 12-91964
4 11-35053


525-11-35053 NUT, (.437-20) 1

5 22-18923



FITTING 1

6 54-415825



CLAMP, Nylon 4

7 32-8M0062600



HOSE, (54.00 Inches Bulk) 2 32-1940971
8 22-16739



CONNECTOR 1

9 54-642351



J CLIP 1

10 54-23567



CLIP 1

11 10-60605



SCREW, (#10-16 x .750) 1

12 69205



C WASHER 1

13 806293T



BRACKET, Clip 1
(7.4L/454/502)
14 860065A1



BRACKET 1 806054T (7.4L/454/502)
15 806292T1



BRACKET 1 806292T (5.0L/5.7L)
16 807025T



BRACKET 1 806055T (5.0L/5.7L)
17 16-805357



STUD, (.375-16 x 2.130) 2
(5.0L/5.7L)
18 12-20553

700-21675
WASHER, (.406 x .734 x .063) 2

19 11-32219



NUT, (.375-16) 2

20 806193A51



RESERVOIR ASSEMBLY, Oil 1 806193A3
21 36-8067271



CAP, Drive Lube Monitor, Oil Bottle 1 36-808625
22 22-808624



CONNECTOR 1
