4.3LXH (GEN +) (4 BBL.) GM 262 V-6 - 0F803114 THRU 0K999999 - STANDARD COOLING SYSTEM

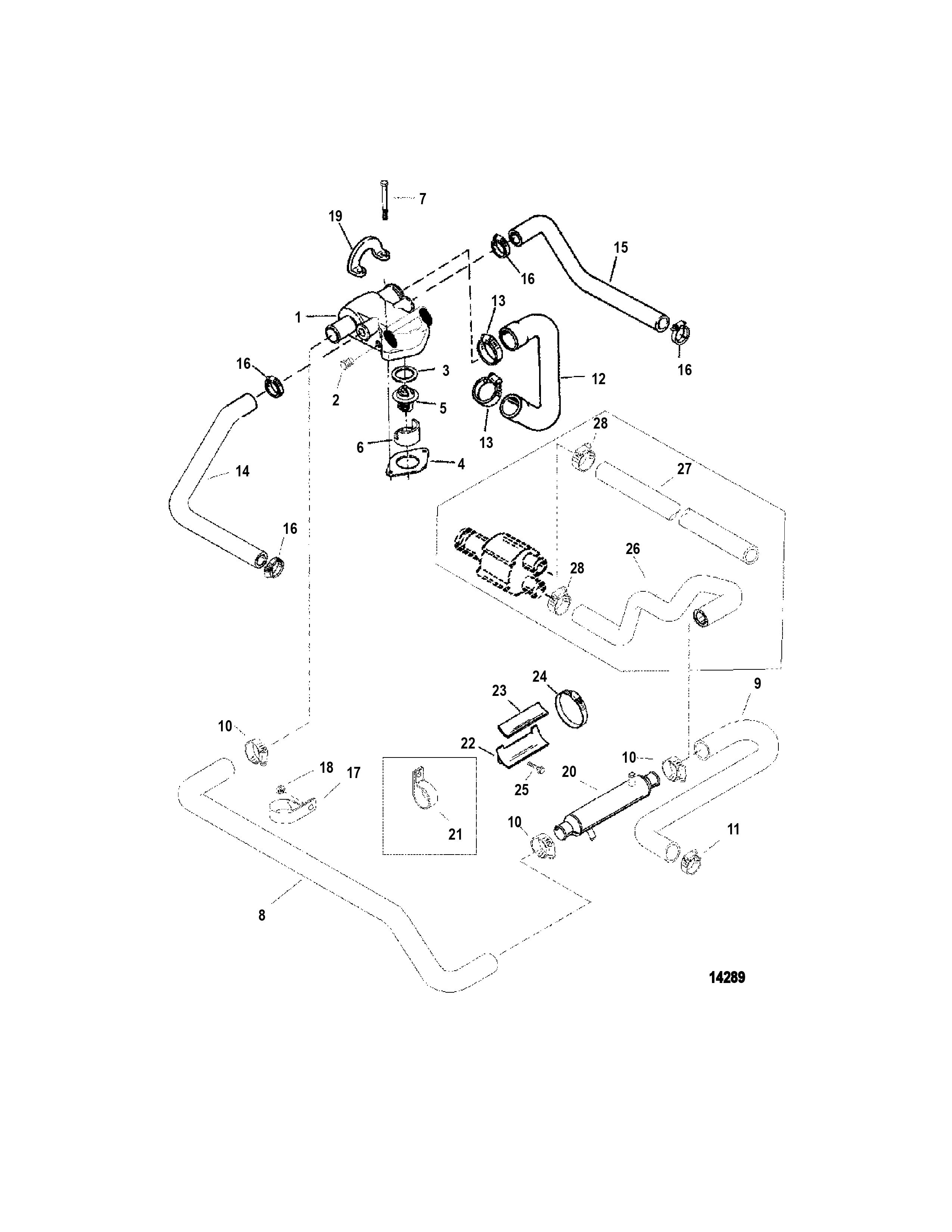

Section Drawing: (Hover or click to view larger)



Ref # Part Class Part Number Description Comments Qty Note
1 0000 860256A1 HOUSING ASSEMBLY Thermostat (ALPHA) 1
1 0000 860256A2 HOUSING ASSEMBLY Thermostat (BRAVO) 1
2 0022 OEM: 525-22-32803, Sierra: 676-18-4264, GLM: 700-21894 PLUG Pipe (.375-18) Brass   2
3 0027 OEM: 525-27-806871 GASKET   1 [1]
4 0027 OEM: 525-27-530451, Sierra: 676-18-2917 GASKET   1 [2]
5 0000 8072522 THERMOSTAT 71°C (160°F)   1 [3]
6 0023 OEM: 530-806922 SLEEVE   1
7 0010 OEM: 525-10-98508 SCREW (.375-16 x 3.00)   2
8 0032 OEM: 525-32-8062091 HOSE Thermostat Housing To Power Steering Oil Cooler   1
9 0032 OEM: 525-32-807661 HOSE ALPHA ENGINES 1
10 0054 OEM: 525-54-815504222 CLAMP Worm Gear (1.98 DIameter)   3
11 0054 OEM: 525-54-815504212 CLAMP Worm Gear   1
12 0032 806825 HOSE   1
13 0054 OEM: 525-54-815504232 CLAMP Worm Gear (2.50 Diameter)   2
14 0032 OEM: 525-32-860144, Sierra: 676-18-70940 HOSE Thermostat Housing To Port Exhaust Manifold   1
15 0032 OEM: 525-32-807697 HOSE Thermostat Housing to Starboard Manifold (1 PC. MANIFOLD) 1
15 0032 8066362 HOSE Thermostat Housing To Starboard Exhaust Manifold (2 PC. MANIFOLD) 1
16 0054 OEM: 525-54-815504220 CLAMP Worm Gear   4
17 0054 OEM: 525-54-47715 CLIP   1
18 0011 OEM: 525-11-29250 NUT (.312-24)   1
19 0000 OEM: 525-12552, GLM: 700-13237 LIFTING EYE   1
20 0000 807292T COOLER Power Steering Oil   1
21 0054 OEM: 525-54-816398 CLIP (DESIGN I) 1
22 0000 OEM: 525-805546A2 BRACKET Oil Cooler (DESIGN II) 1
23 0000 OEM: 525-772233 PAD (DESIGN II) 1
24 0054 OEM: 525-54-815504224 CLAMP Worm Gear (DESIGN II) 1
25 0010 OEM: 525-10-816585 SCREW (.312-18 x .875)   1
26 0032 OEM: 525-32-860205, Sierra: 676-18-70951 HOSE Oil Cooler to Sea Water Pump BRAVO ENGINES 1
27 0032 1743579 HOSE (96.00 Inches Bulk) BRAVO ENGINES 1
28 0054 OEM: 525-54-815504222 CLAMP Worm Gear (1.98 DIameter) BRAVO ENGINES 2
- 0027 824326A96 GASKET SET Overhaul   1

PART NOTES:

[1] - PART INCLUDED IN ENGINE OVERHAUL GASKET SET


[2] - Alternate part numbers:

53045 1Service Part

53045Q01QS

PART INCLUDED IN ENGINE OVERHAUL GASKET SET


[3] - Alternate part numbers:

807252 2Service Part

807252Q 5QS Kit

807252T 5MPP Kit
