4.3L MPI ALPHA-BRAVO - 1A030368 THRU 1A030369 - Throttle Body

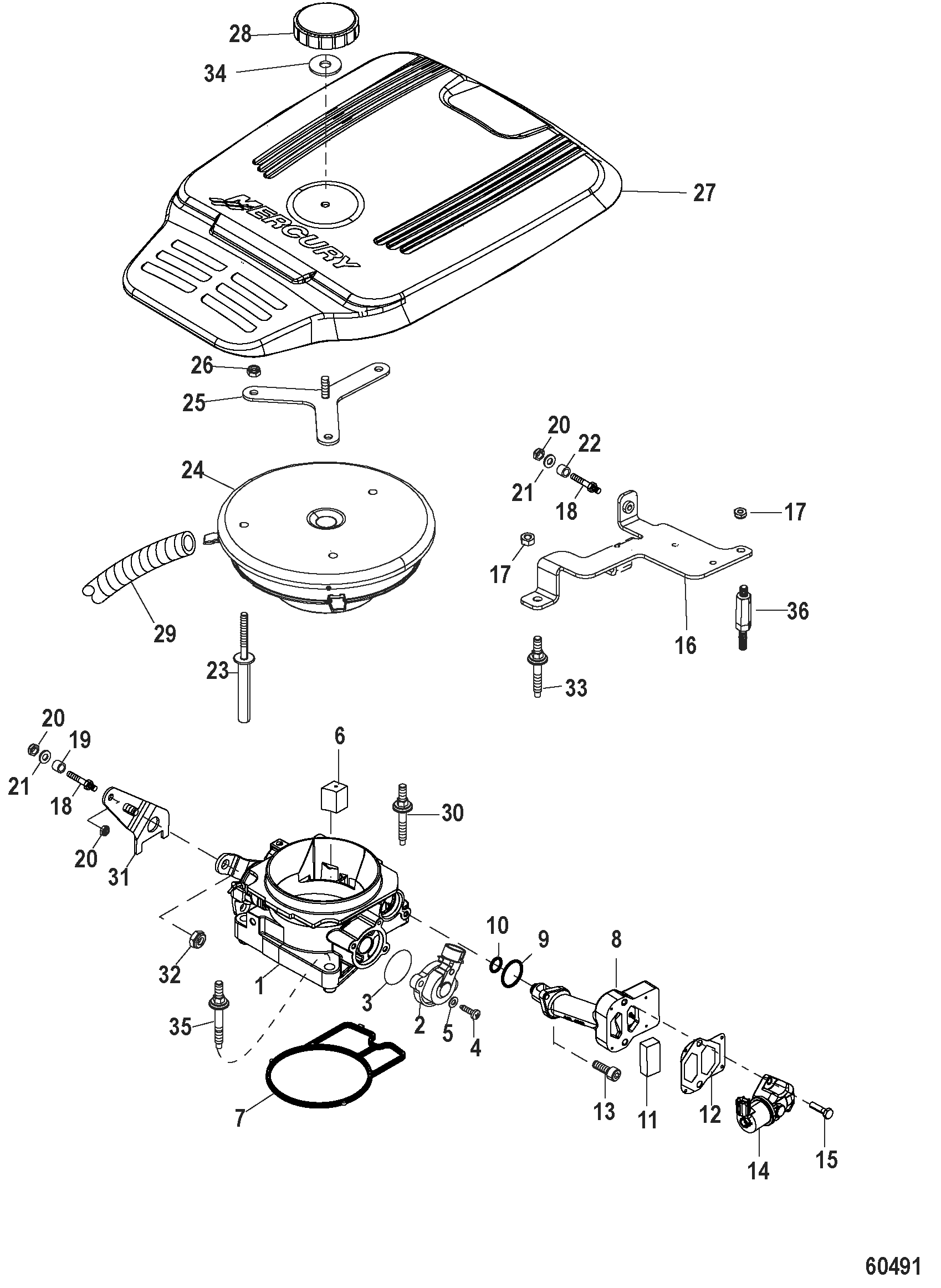

Section Drawing: (Hover or click to view larger)



Ref # Part Class Part Number Description Comments Qty Note
1 0000 OEM: 525-885170001 THROTTLE BODY ASSEMBLY   1
2 0000 853678T SENSOR TPS   1
3   NSS NOT SOLD SEPARATE O-Ring   1
4 0010 853680 SCREW KIT   2
5   NSS NOT SOLD SEPARATE Washer   1
6 0035 OEM: 525-35-863829 MUFFLER Intake Air Control   1
7 0027 885172 GASKET Throttle Body   1 [1]
8 0000 OEM: 525-866295A02 IAC ADAPTER KIT   1
9 0025 OEM: 525-25-863006 O-RING (10.82 x 1.78)   1 [1]
10 0025 OEM: 525-25-808547 O-RING   1 [1]
11 0035 OEM: 525-35-865266 FILTER   1
12   NSS NOT SOLD SEPARATE GASKET   1
13 0010 OEM: 525-10-4008612 SCREW (M4 x 12)   2
14 0000 OEM: 530-862998, Sierra: 676-18-7701 VALVE Idle Air   1
15 0010 OEM: 525-10-4008820 SCREW (M6 x 20)   2
16 0000 OEM: 525-863421T1 BRACKET   1
17 0011 OEM: 525-11-401366 NUT (M6) Stainless Steel   3
18 0016 OEM: 525-16-97477A3 STUD KIT Throttle Anchor   2
19   NSS NOT SOLD SEPARATE Spacer   1
20 0011 OEM: 525-11-8267139 NUT (.250-28)   3
21 0012 OEM: 525-12-20533 WASHER   2
22 0023 31866 SPACER (.256 x .313 x .625)   2
22 0023 OEM: 525-23-11284 SPACER (.62 Diameter)   1
23 0016 OEM: 525-16-864338 STUD Special   3
24 0000 OEM: 525-863416T FLAME ARRESTOR   1
24 0000 8M0109121 FLAME ARRESTOR 180 HP [2A457710] & Up 1
25 0000 OEM: 525-863423 BRACKET Cover Mount   1
26 0011 OEM: 525-11-401386 NUT (M6) Stainless Steel   3
27 0000 863681T COVER Black Engine [1A299999] & Below 1
27 0000 OEM: 525-879288T67 COVER Silver Engine [1A300000] & Up 1
28 0011 OEM: 525-11-863701 KNOB Engine Cover   1
29 0032 OEM: 525-32-1589424 HOSE (16.50 Inches Bulk) Breather   1
30 0016 OEM: 525-16-885171 STUD   1
31 0000 OEM: 525-863417 BRACKET Throttle   1
32 0011 OEM: 525-11-8267138 NUT (.25-20)   1
33 0016 OEM: 525-16-885171 STUD   3
34 0012 OEM: 525-12-86400 WASHER Seal   1
35 0016 OEM: 525-16-8M0054510 STUD   2
36 0016 864287 STUD (M6)   1
NS 0037 8M0104384 DECAL Center Cover, 180   1
NS 0037 8M2009797 DECAL Engine Cover Port   1
NS 0037 8M2009783 DECAL Engine Cover Starboard   1

PART NOTES:

[1] - Component of Engine Overhaul Gasket Set 807756A02
