175 (2 BBL.) GM 262 V-6 - 0B527955 THRU 0B773242 - CARBURETOR AND THROTTLE LINKAGE (205 - 4.3L-LX)

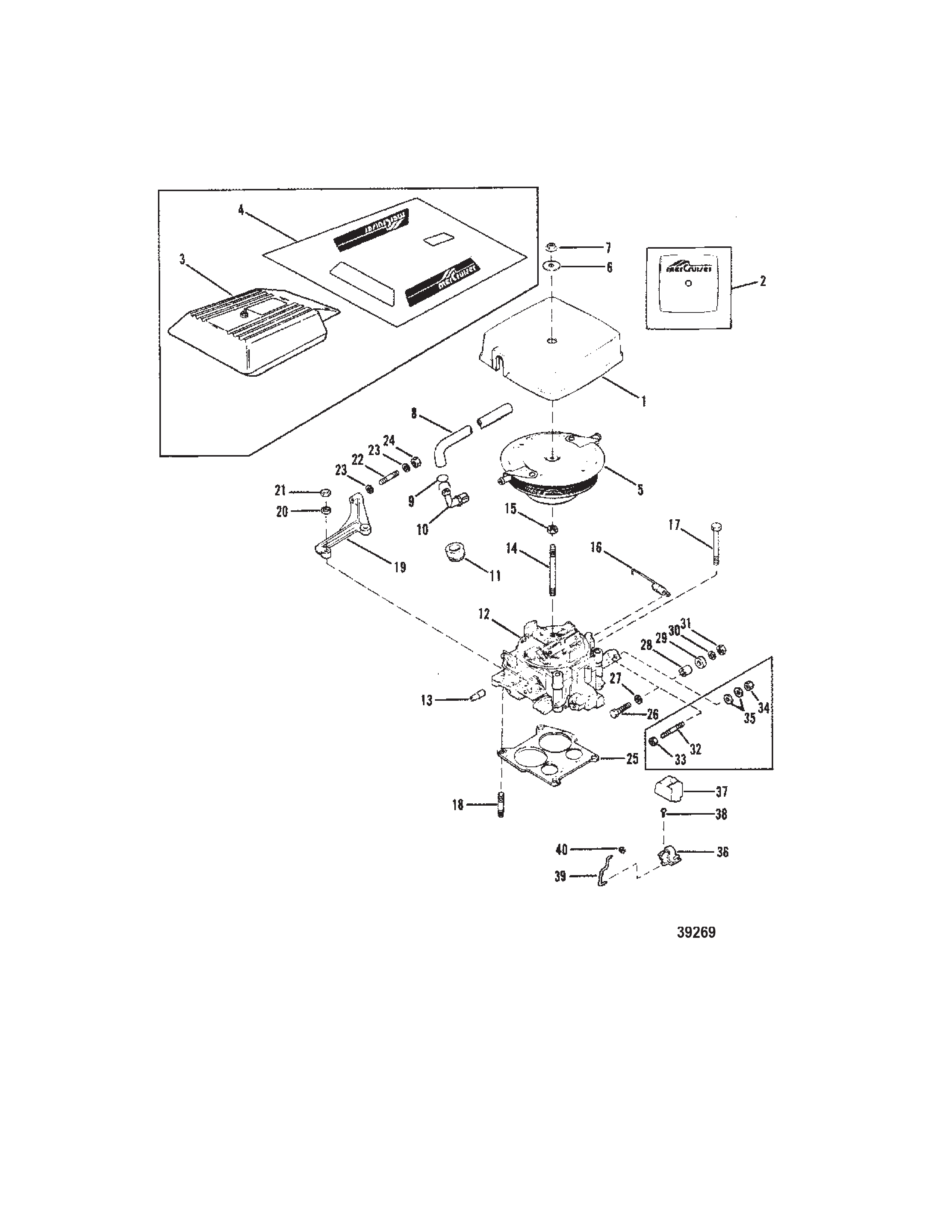

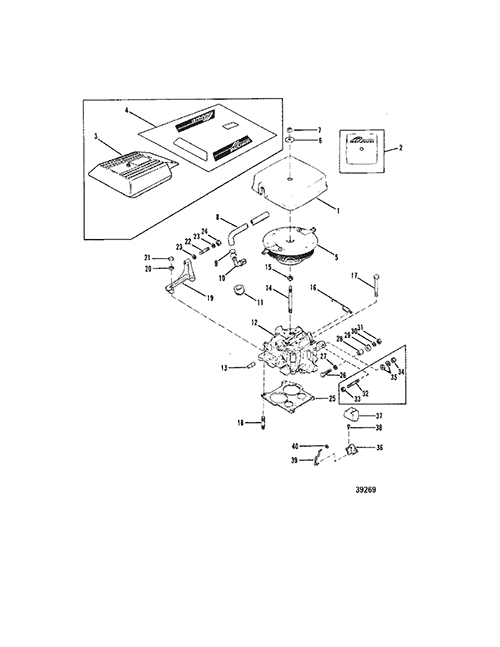

Section Drawing: (Hover or click to view larger)



Ref # Part Class Part Number Description Comments Qty Note
1 0000 15414A7 COVER CARBURETOR OLD DESIGN 1
2 0037 1372310 DECAL CARBURETOR COVER 2O5 ALPHA ONE - OLD DESIGN 1
2 0037 1372332 DECAL CARBURETOR COVER 4.3L/LX - OLD DESIGN 1
3 0000 OEM: 525-18484A3 COVER CARBURETOR   1
4 0037 812776A2 DECAL SET COVER   1
5 0000 85785A2 ARRESTOR ASSEMBLY Flame CARBURETOR   1
6 0012 OEM: 525-12-86400 WASHER SEALING   1
7 0011 20586 NUT (.250-28) SILENCER ADAPTER   1
8 0032 9331512 HOSE (11-1/4")   2
8 0032 1589418 HOSE Breather (CORRUGATED)   2
9 0054 53101 CLAMP VENT HOSE   4
10 0000 97850 ELBOW 90 Degree Breather - VENT HOSE TO ROCKER COVER   2
11 0025 52188 GROMMET ROCKER COVER   2
12 3304 9354A2 CARBURETOR ASSEMBLY (ROCHESTER)   1 [1]
13 0022 97282 CONNECTOR CARBURETOR   1
14 0016 OEM: 525-16-91842 STUD FLAME ARRESTOR   1
15 0011 28941 NUT JAM - FLAME ARRESTOR   1
16 0024 32817 SPRING THROTTLE RETURN   1
17 0010 OEM: 525-10-74822 SCREW (.312-18 x 3.500) CARBURETOR   2
18 0016 OEM: 525-16-46857 STUD (5/16 x 1-7/8) CARBURETOR   2
19 0000 41329A3 BRACKET THROTTLE CABLE   1
20 0012 OEM: 525-12-20084, GLM: 700-21664 WASHER (.328 x .562 x .062) THROTTLE CABLE   4
21 0011 OEM: 525-11-29250 NUT (.312-24) CARBURETOR STUD   2
22 0016 OEM: 525-16-38525 STUD THROTTLE CABLE   1
23 0012 OEM: 525-12-24664 WASHER (M4 x 20) THROTTLE CABLE STUD   2
24 0011 20586 NUT (.250-28) THROTTLE CABLE STUD   1
25 0027 OEM: 525-27-524572, Sierra: 676-18-2848 GASKET CARBURETOR TO INTAKE MANIFOLD   1 [2]
26 0010 98509 SCREW THROTTLE CABLE (1- 1/8") OLD DESIGN 1
27 0012 20128 WASHER THROTTLE CABLE SCREW OLD DESIGN 1
28 0023 57938 BUSHING THROTTLE CABLE SCREW OLD DESIGN 1
29 0023 OEM: 525-23-34948 SPACER THROTTLE CABLE SCREW OLD DESIGN 1
30 0012 OEM: 525-12-56681 WASHER (.203 x .500 x .032) THROTTLE CABLE SCREW OLD DESIGN 1
31 0011 20190 NUT (#10-32) THROTTLE CABLE SCREW OLD DESIGN 1
32 0016 96112 STUD (.250-28 x 2.00) NEW DESIGN 1
33 0011 20586 NUT (.250-28) THROTTLE CABLE STUD NEW DESIGN 1
34 0011 20361 NUT (.250-28) THROTTLE CABLE STUD NEW DESIGN 1
35 0012 OEM: 525-12-29245, Sierra: 676-18-4275, GLM: 700-21490 WASHER (.281 x .500 x .060) Stainless Steel THROTTLE CABLE STUD NEW DESIGN 2
36 0000 72625 CHOKE AUTOMATIC - CARBURETOR   1
37 0000 66198 COVER AUTOMATIC CHOKE   1
38 0010 59994 SCREW (5/8) AUTOMATIC CHOKE THERMOSTAT   1
39 0000 61112 ROD CHOKE   1
40 0054 59989 CLIP AUTOMATIC CHOKE ROD   1
- 0027 OEM: 525-27-11977A92, Sierra: 676-18-4388, GLM: 700-39650 GASKET SET   1

PART NOTES:

[1] - Alternate part numbers:

804623R02Reman

9354A 2QS


[2] - COMPONENT OF ENGINE/POWERHEAD GASKET SET 11977A92
