5.7L CARB Alpha-Bravo - Serial 0W650000 and Up - Cylinder Head and Rocker Cover

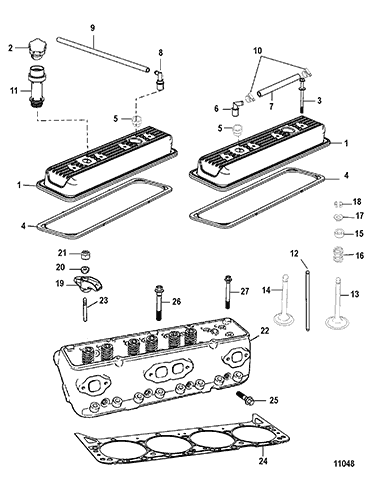

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
1 809995         COVER, Rocker 1
(With Oil Fill Hole) 4
1 809996         COVER, Rocker 1
(With Out Oil Fill Hole) 4
2 36-18710002         CAP, Oil Fill 1 36-187101 4
3 10-17344         SCREW 8
4
4 27-17467   676-9-61305 700-30357   GASKET, Rocker Cover 2
2,4
5 25-52188         GROMMET 2

6 97850T         ELBOW, 90 Degree, Breather 1 97850
7 32-8M0062321         HOSE, (33.00 Inches Bulk) (Cut to 9 Inch Length) 1 32-86197763
8 8M2017060         VALVE, PCV 1 21-861476
9 32-1589424         HOSE, (16.50 Inches Bulk), Breather (10 Inch) 1

10 54-815504105         CLAMP, Worm Gear (11-18 mm), Hose 2

11 807688T         TUBE, Oil Fill 1

12 173391         PUSH ROD 16
4
13 8243171         VALVE, Exhaust 8
(Standard) 4
13 8243181         VALVE, Exhaust AR
(.030 Oversize)
14 802555         VALVE, Intake (Standard) 8
(5.0L) 4
14 809992         VALVE, Intake (Standard) 8
(5.7L) 4
15 26-976641         SEAL, Valve 8
(Intake)V 2,4
15 26-804507         SEAL, Valve 8
(Exhaust) 2,4
16 24-483471         SPRING 16
4
17 483481         CAP 16
4
18 28-547971         KEY 32
4
19 35329         ARM KIT, Rocker 16
4
20 35331         BALL, Rocker Arm 16
4
21 11-34516         NUT 16
4
22 938-802556T         CYLINDER HEAD ASSEMBLY, Cylinder 2 938-802556 (5.0L) 4
22 938-803860T         CYLINDER HEAD ASSEMBLY, Cylinder 2
(5.7L) 4
23 16-34522         STUD AR
(.003 Oversized) 4
23 16-34521         STUD AR   This Part is No Longer Available (.013 Oversized) 4
24 75611001         GASKET 2 27-756111 2,4
25 10-11968         SCREW, (.437-14 x 1.750) 16
4
26 10-119671         SCREW, (.437-14 x 3.00) 4
4
27 10-11966         SCREW, (.437-14 x 3.750) 14
4
- 864651A01         LONGBLOCK ASSEMBLY 1 863660A1 (5.0L)
- 864652A01         LONGBLOCK ASSEMBLY 1 863661A1 (5.7L)
- 27-861246A05     700-39016   GASKET SET, Engine Overhaul 1 27-861246A98
