454 Mag Bravo (Gen 5) GM V-8 1995-1996 - Serial 0F305000 Thru 0F801699 - Weber Carburetor

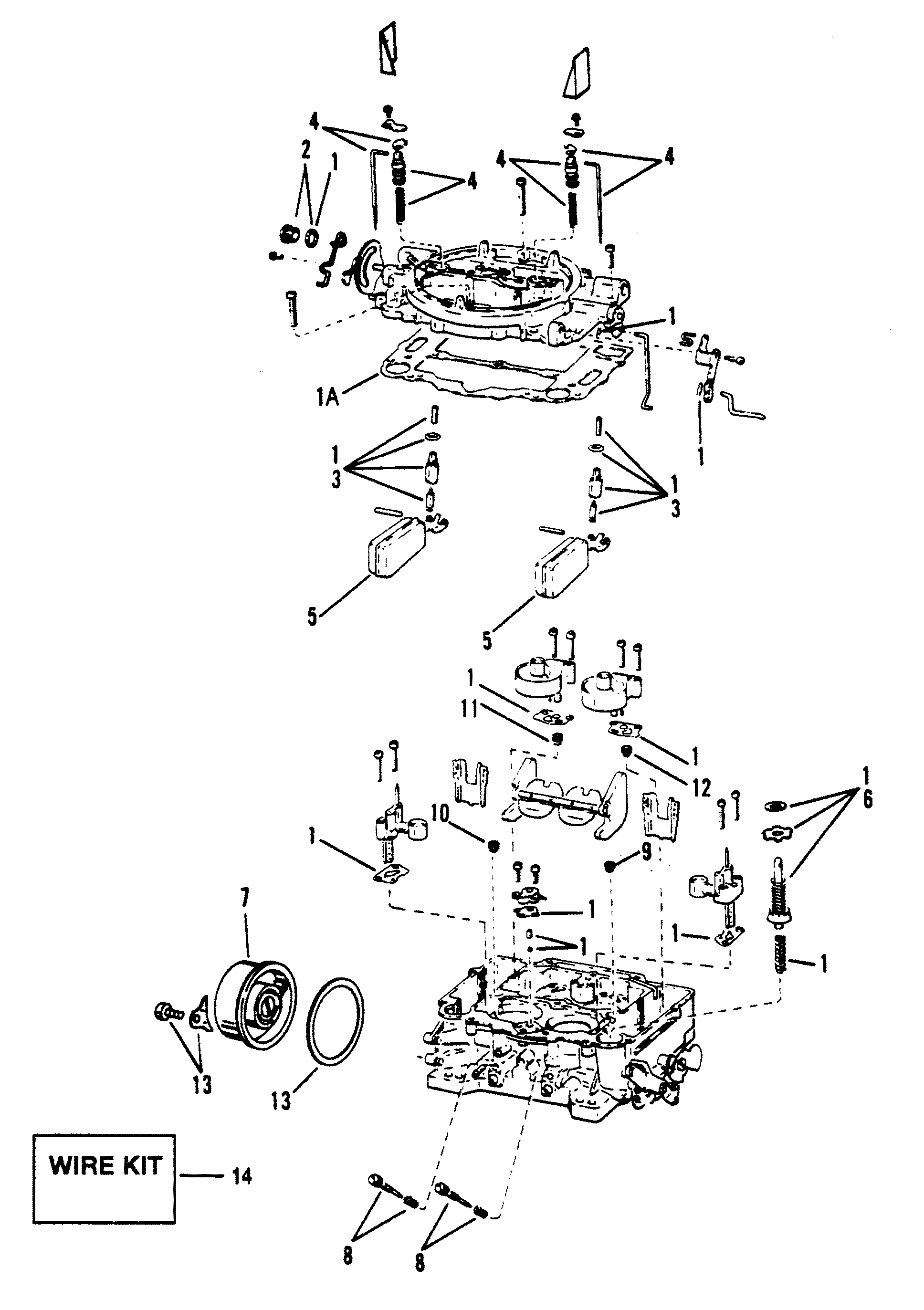

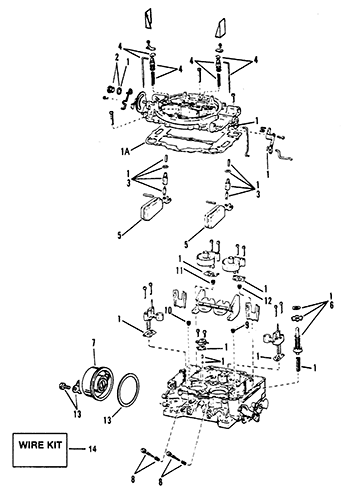

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
- 3310-806755A2         CARBURETOR 1   This Part is No Longer Available
1 809064         OVERHAUL KIT 1

1A 27-809077         GASKET 1

2 811533         INLET FITTING KIT 1

3 811534         INLET NEEDLE & SEAT KIT 2

4 809068         METERING ROD KIT 1   This Part is No Longer Available
5 811536T         FLOAT 2 811536
6 808701         PUMP PLUNGER KIT 1
No longer made, limited availability
7 809066         ELECTRIC CHOKE 1

8 811539         IDLE MIXTURE SCREW KIT 2

9/10 809070         METERING JET-PRIMARY 2   This Part is No Longer Available
11/12 811657         METERING JET-SECONDARY 2   This Part is No Longer Available
13 809095         CHOKE RETAINER KIT 1   This Part is No Longer Available
14 84-809471A1         WIRE KIT 1   This Part is No Longer Available
- 809620         ALTITUDE METERING KIT 1   This Part is No Longer Available
