502 Mag Bravo (Gen 4) GM V-8 1990-1992 - Serial 0C878221 Thru 0D824588 - Alternator (Prestolite) 8EM2003KA

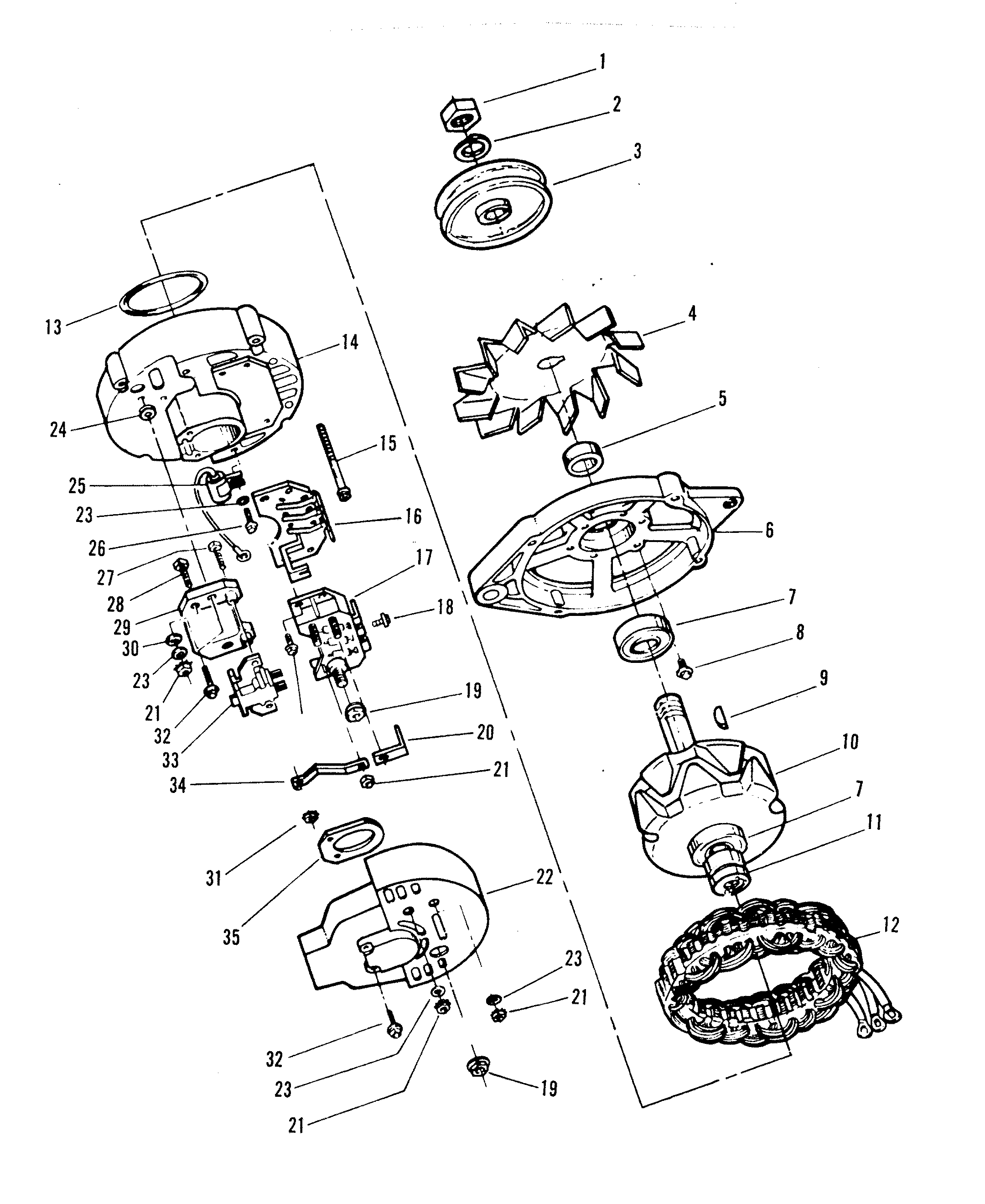

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
- 817119A4         ALTERNATOR ASSEMBLY (55 AMP) 1 92497A3
1 390-7027         NUT 1
This Part is No Longer Available
2 390-7033         LOCKWASHER 1
This Part is No Longer Available
3 390-8637         PULLEY 1
This Part is No Longer Available
4 390-7004         FAN 1

5 813969         SPACER 1
This Part is No Longer Available
6 813961         FRONT HOUSING 1
This Part is No Longer Available
7 390-7005         BALL BEARING 2
This Part is No Longer Available
8 10-813978A1         SCREW 4   This Part is No Longer Available
9 390-7034         KEY 1   This Part is No Longer Available
10 813962         ROTOR 1   This Part is No Longer Available
11 390-7014         SLIP RING 1   This Part is No Longer Available
12 813963         STATOR 1   This Part is No Longer Available
13 390-7007         RETAINER 1   This Part is No Longer Available
14 813964         REAR HOUSING 1   This Part is No Longer Available
15 10-813975         THRU BOLT 4   This Part is No Longer Available
16 813966         DIODE BRIDGE 1   This Part is No Longer Available
17 813965         DIODE FIELD 1   This Part is No Longer Available
18 10-813981         SCREW 3   This Part is No Longer Available
19 11-813976         NUT 2   This Part is No Longer Available
20 813973         STRAP 1   This Part is No Longer Available
21 390-7021         NUT 5   This Part is No Longer Available
22 813971         COVER 1   This Part is No Longer Available
23 12-813984         WASHER 5   This Part is No Longer Available
24 390-7022         WASHER 2   This Part is No Longer Available
25 813972         CAPACITOR 1   This Part is No Longer Available
26 10-813982         SCREW 1   This Part is No Longer Available
27 10-813979         SCREW 2   This Part is No Longer Available
28 10-813983         SCREW 2   This Part is No Longer Available
29 813974         VOLTAGE REGULATOR 1   This Part is No Longer Available
30 12-813985         WASHER 2   This Part is No Longer Available
31 11-813977         NUT 2   This Part is No Longer Available
32 10-813980         SCREW 8   This Part is No Longer Available
33 813968         BRUSH ASSEMBLY 1   This Part is No Longer Available
34 813967         STRAP (D+) 1   This Part is No Longer Available
35 27-813970         GASKET 1   This Part is No Longer Available
