496 Mag HO Model - Serial 0W060000 Thru 0W309999 - Exhaust Manifold, Elbow and Riser

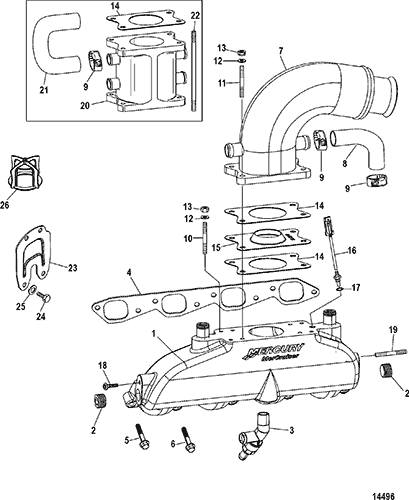

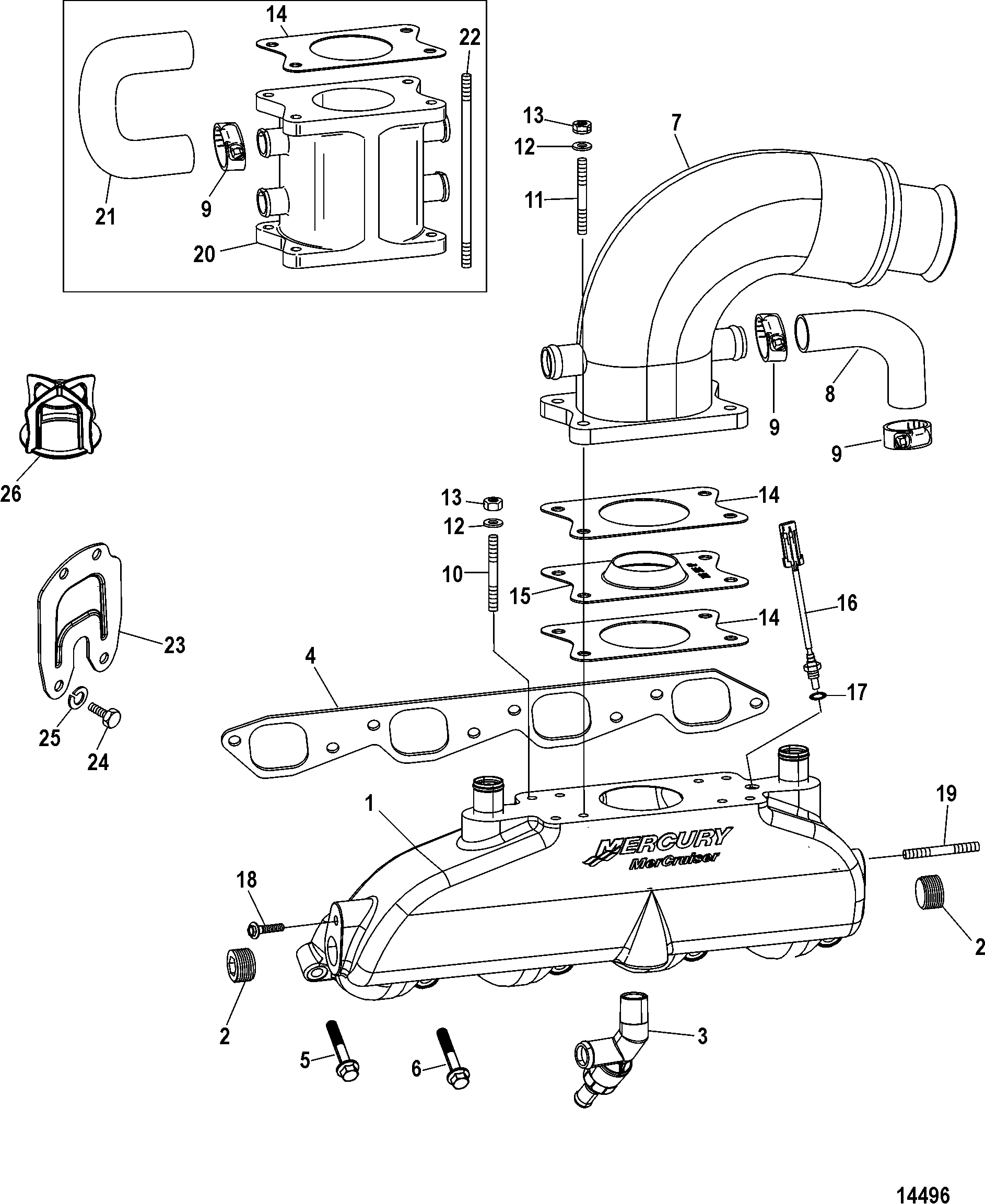

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # SEI # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
1 866178T01



MANIFOLD ASSEMBLY, Exhaust 2 863127T1
2 22-866163



PLUG, (.75-14) 1

2 22-866164



Fitting, Reducer(.75-14 x .125-27) 1

2 22-428611 602-98-102-57


FITTING, Pipe - Brass (.750-14) 2

3 22-865341A03



FITTING ASSEMBLY, Drain - Stainless Steel 1
(Port Exhaust Manifold)
3 22-865828A02



FITTING ASSEMBLY, Drain - Stainless Steel 1
(Starboard Exhaust Manifold)
4 27-46820
676-9-61400 700-33760
GASKET, Exhaust Manifold to Cylinder Head 2
2,3
5 10-40011151



SCREW, (M8 x 35) Stainless Steel 8

6 10-40011158



SCREW, (M8 x 70) Stainless Steel 8

7 865331A02



ELBOW, Exhaust 2 865331A01 (Standard Rise)
7 865332A02



ELBOW, Exhaust 2 865332A01 (2 Inch Rise)
8 32-863095



HOSE, Elbow to Manifold 4

9 54-815504216



CLAMP, Worm Gear (1.56 Diameter), Hose 8

10 16-8204511



STUD, (M8 x 55) 3

11 16-424632



STUD, (M8 x 37.1) 9

12 12-12038



WASHER 8

13 v



NUT, (M8) 8

14 27-862356



GASKET, Elbow to Manifold 4

15 8M2000433



TURBULATOR, Exhaust 2 863122
16 889575



SENSOR ASSEMBLY, Temperature 2

17 25-627021



O-RING, (.301 x .070) 1

18 10-4010716



SCREW, (M8 x 16) 1

19 16-424632



STUD, (M8 x 37.1) 1

20 866768T



RISER, (6 Inch) 2 863124T
21 32-863102



HOSE 4

22 16-863121



STUD, (M8 x 194) 8

NS 19-8079923



COVER, Hose Clamp End 8
23 861776A2



PLATE KIT 1
24 10-98794 602-98-102-35 676-9-78129 700-28300 525-10-98794 SCREW, (.375-16 x 1.00) 4
25 13-41471



LOCKWASHER, (.375) 4
26 860222A1



RESONATOR, Exhaust 1
