496 Mag HO Model - Serial 1A350679 and Up - Oil Pan And Drain System

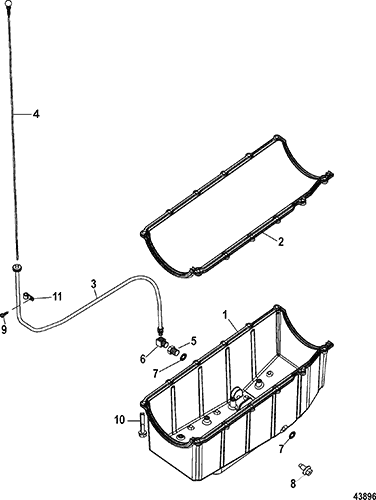

Section Drawing: (Hover or click to view larger)

Untitled Document
Ref. OEM Part # Hardin # Mallory # GLM # Other # Description Num Req. Superceded From Special Notes
1 881653001



PAN, Oil 1
4,5
NS 883922



BAFFLE, Oil Pan 1
4,5
NS 10-883923



SCREW, (M6 x 20) AR
4,5
2 27-881612



GASKET, Oil Pan 1
2,4,5
3 865217



TUBE, Engine Oil Gauge 1

4 86194210



GAUGE, Oil Level 1

5 863389A01



FITTING, Oil Guage Tube 1 22-863389
6 22-19697



ELBOW 1

7 27-49955
676-9-60104 700-30370
GASKET, Drain 2
2,3
8 10-809911001



SCREW KIT, Drain 1

9 10-4000328



SCREW, (M6 x 16) 1

10 10-898101392



BOLT, (M8 x 30) 13

11 54-65653



CLIP 1
